一 、整車要求

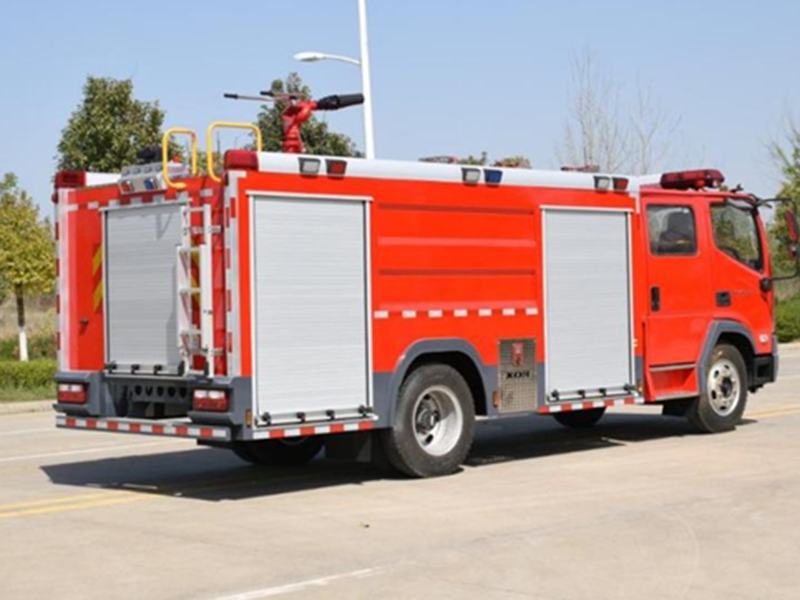

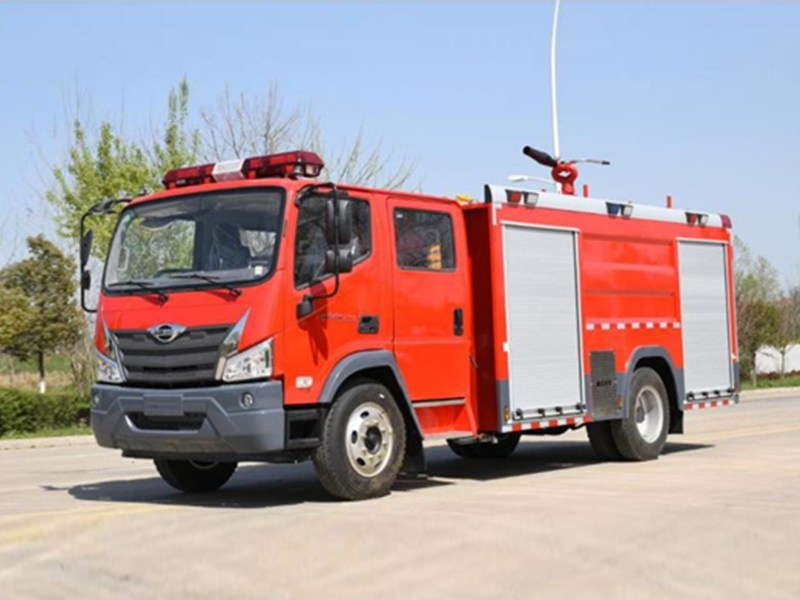

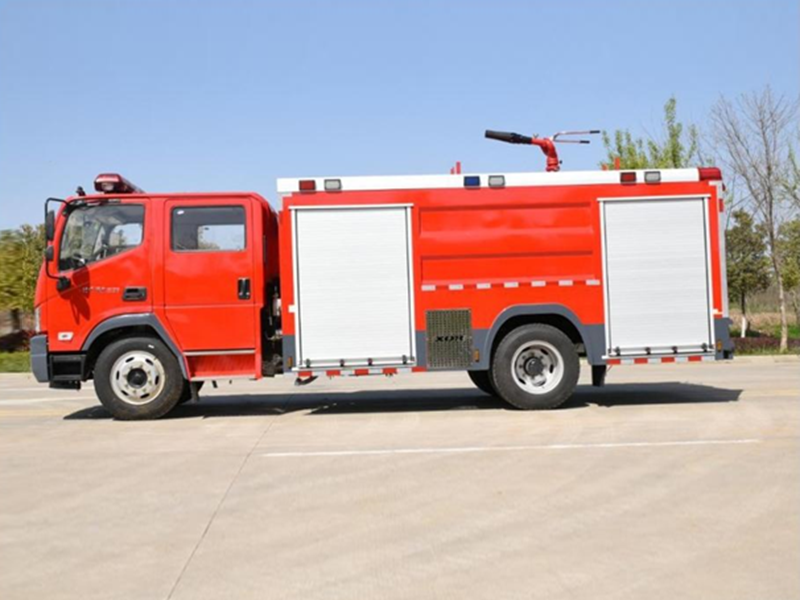

福田水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等部件組成， 該車裝配鋁合金后爬梯(可拆卸),泵房在整車尾部，罐體為鋼板焊接式，水罐材質為

優質碳鋼板載水6方。該車裝備的CB10/30 消防泵， PS8/30W 消防炮。

二、 整車主要參數

外廓尺寸：7745x2450x3280mm

**總質量： 13590 kg

額定載質量： 5890 kg

整備質量： 7250 kg

載液量：6000L

**車速： 90 km/h

水泵額定流量： 30 L/s@1.OMPa

消防炮額定流量： 30 L/s@0.8MPa

消防炮射程： ≥50 m

接近角/離去角： 19°/13°

三、 底盤主要參數

型     號： BJ1144VKPFD-02  東風福田國VI底盤

驅動型式； 4×2

軸    距： 4300 mm

**車速： 110 km/h

發動機型號：WP4.1NQ190E61

額定功率： 140 KW

總質量：14060kg

四  、 駕  駛  室

結    構： 平頭、四開門雙排駕駛室，后排座位安裝3具空氣呼吸器托架。

座位設置：前排3人(含駕駛員)+后排3人

設   備： 除原車設備外，加裝有100W **報器、取力器**開關及****盒。

五  、容罐

容    量： 水6000L

材    質： 水罐采用優質碳鋼板，罐體內部進行腐處理，水

罐底板4mm 碳鋼板，水罐側板及封板3mm 碳鋼板，水罐頂板

3mm 碳鋼花紋板；

結    構： 鋼板焊接式，內設防蕩板

設    備： ◇1個人口蓋，帶有快速鎖緊及開啟裝置

◇ 1個溢流裝置

◇1個液位指示計

◇1個排污口，手動閥**

技術要求： 符合XF39《 消防車消防要求和試驗方法》的有關規定

六  、消防泵

型   號： CB10/30 常壓消防泵

流    量： 30L/s

壓    力：1.0Mpe

**吸深：7m

引水時間： ≤35s

真空泵形式： 活塞式

安裝形式： 后置式

七  、管  路  系  統

罐體管路材質為優質無縫鋼管，通過法蘭與各

部件連接。

罐出水管路： 設 有 1 個 DN100 的罐出水管路，水由

罐體進入消防泵，裝有1 只 DN100 手

動蝶閥，通過DN100 撓性接頭連接水

罐與消防泵。

外進水管路：消防泵后部有一個外進水口，外接100

吸水管，螺紋式管牙接口(KA100 捫蓋

密封);

出水管路： ※消防泵左右各有1個 DN80 的常壓出水口；

※ 1個 DN80 的炮管路，采用DN80  撓性接頭，用 DN65 炮球閥**。

注水管路：  ※ 2個DN65管路(外注水)位于泵房內左右兩側；

※ 1個DN65罐注水管路，可通過消防泵直接向罐內注水；

放余水管路： 為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路： 為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八、 取力器

型    式： 夾心式(全功率)

操   縱：電磁閥**(電動操控)

冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑

九 、消防炮

型  號： PS8/30W

流  量： 30L/s

射   程： ≥50 m

壓    力：0.8MPa

回轉角度： 水平360°,俯仰-35°~70°

十  、器  材  箱

材   質： 骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構： 全鋼框架焊接結構，前器材箱左右側各1扇鋁合金卷簾門，后泵房左右后

側各1扇鋁合金卷簾門，輕便可靠、噪聲小。

器材布置原則

按戰斗編成和戰斗展開設計器材集成；

◇  按人體工程學原理設計各種器材托架；

◇  按使用邏輯關系和使用頻率放置器材；

◇  站在地面或踏板上2個動作內取用任何器材。

十 一 、電器系統

※ 駕駛室頂部配備1.6米長排豪華紅紅 LED **。

※整車后頂部安裝50W LED消防探照燈1個，360度遙控轉動。

※ 車輛尾部安裝可折疊式爬梯。

※ 車輛兩側上方各配有2個紅藍爆閃燈及2個側照明燈，下方安裝安全標志燈和側 回復反射器(組合式),配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有

照明燈，并符合GB4785 規定。

※ **報器功率為100W;  **報器、**、爆閃燈電路為**式附加電路，**

器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在**面板上，利于操作。儀表板上裝有：壓力表、

液位計、電源總開關及器材箱燈開關等。

十 二 、總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合 GB7956 的規定；

3、 液罐質量符合 XF39 的規定；

4、 整車外觀美觀大方，平整度符合 XF39 的規定；

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

十三、  隨車文件

十四、  器材配置

30 常壓水罐消防車

器材標準配置表——螺紋式
